El regulador de carga se instala entre los módulos fotovoltaicos y las baterías y se encarga de controlar el flujo de energía que circula entre los dos elementos.
Este control del tránsito de energía se produce gracias al control de los parámetros de intensidad (I) y voltaje (v) a lo largo del tiempo que dura cada etapa de carga.
Características del Regulador de Carga:
- Protege el banco de baterías de sobredescargas o sobrecargas
- Posee sistema de alarmas integrado
- Puede estar incorporado al inversor solar
- Debe dimensionarse para poder aprovechar al máximo la energía generada por los módulos solares
Brochure_controladores_solares_MPPT_y_PWM
Tipos de Reguladores de carga
PWM (Pulse Width Modulation)
Los reguladores PWM pueden ser utilizados cuando el banco de baterías y los módulos solares trabajan con tensiones similares. Por ejemplo, si los módulos solares trabajan a 24 V y el banco de baterías a 12 V, no se podrá instalar un regulador PWM. La tensión de entrada y salida del regulador debe ser es la misma. Posee un rendimiento aproximado de 70%.
Datasheet_Controlador_Solar_NRG-NCP_30-40-60_A
Datasheet_y_Manual_Controlador_Solar_NRG-CSP_10-20-30_A
Datasheet_y_Manual_Controlador_Solar_NRG-CSP-5-1224
MPPT (Maximum Power Point Tracker)

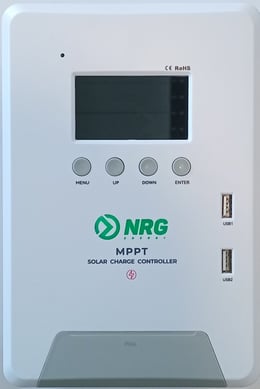

Los reguladores MPPT tienen convertidores CC - CC y un seguidor del MPP. Por lo tanto, puede trabajar con diferente tensión en la entrada de módulos solares que el banco de baterías. Siguiendo el punto óptimo de trabajo de los módulos solares posee un rendimiento aproximado de 98 %. Posee mayor rango de conversión.
Datasheet_Controlador_Solar_NRG-CSM_20-30-40-60A
Manual_de_Usuario_Linea_CSM_20-30-40-60A
Manual_Controlador_Solar_MPPT_30-40-60-A

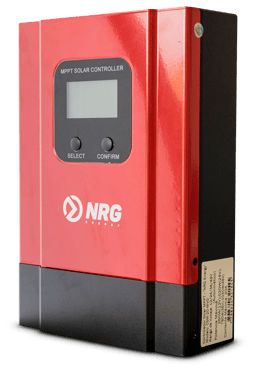

.png?width=254&height=374&name=CSM-20-MVD%20(2).png)
Los parámetros básicos para la selección de los reguladores son la corriente y la tensión de entrada PV y salida hacia las baterías.
